3351DR型微差壓變送器
admin 2015-09-14

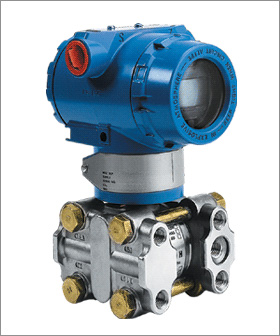

二、3351DR型微差壓變送器
以差動電容為檢測原理，組成微差壓電容式變送器，輸入壓力為0-50～1000Pa，輸出4～20mA DC模擬信號。
使用對象：液體、氣體和蒸氣
微差壓變送器
1 0-50～300Pa
2 0-0.1～1KPa
代號 功能
N
普通模擬型：（輸出：4
～
20mA）
G
常規智能型：（輸出：4
～
20mA）
S
標準智能型：（輸出：4
～
20mA帶HART總線協議）
代號
結構材料
法蘭接頭
排氣/排液閥
隔離膜片
灌充液體
J1
316不銹鋼
316不銹鋼
316不銹鋼
硅油
J2
316不銹鋼
316不銹鋼
哈氏C-276
J3
316不銹鋼
316不銹鋼
蒙乃爾
J4
316不銹鋼
316不銹鋼
鉭
代號
靜壓MPa
A
1
代號
精度
Q1
0.2%FS
Q2
0.5%FS
代號
電氣連接頭
L1
M20X1.5內螺紋
L2
1/2NPT內螺紋
代號
附加選項
M1
0～
100%線性指示表頭
M3
數字顯示表頭
B1
2〃管裝彎支架
B2
墻裝/板裝彎支架
B3
2〃管裝平支架
D0
泄放閥在壓力室中部
D1
側面泄放閥在壓力室上部
D2
側面泄放閥在壓力室下部
C0
1/2〃錐管內螺紋接頭
C1
1/2〃引壓接頭及后部焊接引壓管φ14（供貨時含C0）
C2
丁字形螺紋接頭M20X1.5
d
防爆型EXdIICT5
I
本安型EXiaIICT6
3351DR 2 N JI A Q1 L1 M1B1C0 ← 選型舉例
